水导激光切割CVD人工培育钻石

2023-12-09 10:01:14

水导激光切割CVD人工培育钻石

人工培育钻石看中国,中国培育钻石看河南。河南分布了众多的培育钻石上市公司,而我们传统的激光切割方式——绿激光钻石切割机(532nm),行业内称之为—干式绿激光切割机,长期被印度公司所把控,且服务技术能力远远落后于目前的产能和技术要求,经过近几年国内的追赶,在钻石切割领域的3个核心激光切割制程,国内已经全部掌握和应用,待国内市场的检验,目前来看,大家在此领域技术上基本都处于同一发展水平。

03_proc

下面以市面上常见的10mm*10mm的培育钻石切面工艺为例,进行介绍。采用绿激光钻石切割机(532nm),切割一片的效率普遍集中在3035分钟之间,上开口尺寸普遍集中在300μm左右,下开口尺寸普遍集中在40-60μm左右,切割后的表面粗糙度(Ra值)集中在1-3μm之间,切缝300μm,严重的浪费材料。

02_proc

为此,行业内均在寻求一种新的激光切割方式。而水导激光的切割无锥度的切割方式,不妨可以在此领域进行深入探讨。为此,我们专门进行了工艺验证,有兴趣的可以研究一下。

05_proc

水导激光的优势:

1)、几乎无锥度的切割方式;

2)、无热影响区的激光加工方式;

3)、高速加工及高精度的激光加工方式;

4)、激光切割后无需后续加工;

水导激光的劣势:

1)、设备价格高;

2)、需要对设备人员进行专业化培训;

3)、核心激光光源受限或者被美国禁止出口管控;

4)、水光耦合头受限国外供应商或者被美国禁止出口管控;

5)、部分工艺制程受限专利。

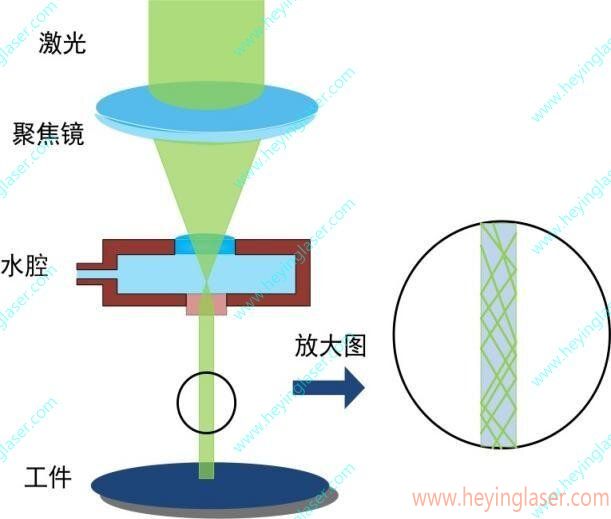

水导激光的原理:

中文水导激光加工原理_proc

水导激光的微射流原理:

1)、微水射流如同光纤般传导、保护、维持稳定的柱形激光(高压水柱);

2)、规避激光发散角造成的加工锥度,实现平行激光束进行加工(核心无锥度);

3)、每个脉冲周期99%的时间冷却即将被加工的材料(无热影响区);

4)、激光脉冲在水射流的保护下,免受环境因素和加工碎屑对进入激光脉冲的任何影响;

5)、相较于传统激光加工技术而言,具有更高的加工效率。

为此,我们以10*10mmCVD人工培育钻石切面为例,进行了实验,实验如下:

1)、切割后整体视图(粗糙度Ra0.4μm,集中在0.340.35μm区间)

20231208拍人工钻石照片_proc_proc

2)、切割后的切缝宽度(<80μm

06_proc

3)、切割后测量无锥度;

4)、切割时间<28分钟;



如有河南做人工培育钻石的专业人士,欢迎大家一起探讨,一起寻求一种更高效的激光切割方式或者激光切割工艺。
