钻石在工业领域的主要应用

2025-03-01 10:57:20

钻石在工业领域的主要应用(除首饰及装饰品外)

2025220日,上海征世科技宣布成功研制出30 mm×55 mm单晶金刚石散热片和2英寸单晶金刚石晶圆,标志着我国在这一尖端材料领域正式跻身国际第一梯队。这一突破不仅填补了国内技术空白,更将加速宽禁带半导体、量子计算等前沿产业的商业化进程。

00

30 mm×55 mm单晶金刚石产品。图片来源:征世科技

具体参数:

尺寸:30 mm×55 mm

厚度:0.3~3.0 mm

热导率:1800~2200 W/(m·K)

偏离角:(100)面偏角3°左右

氮浓度:0.2×10-6以下

01

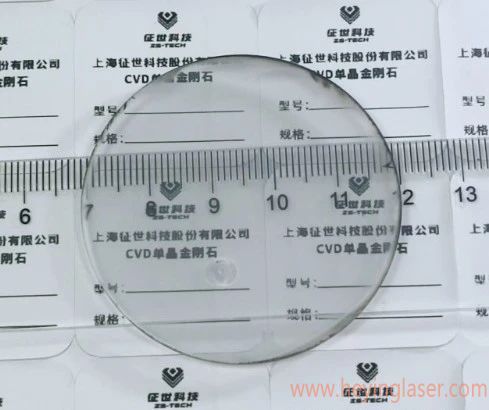

2英寸单晶金刚石晶圆。图片来源:征世科技

具体参数:

尺寸:2英寸

厚度:0.3~3.0 mm

热导率:1800~2200 W/(m·K)

偏离角:(100)面偏角3°左右

氮浓度:0.2×10-6以下



以下我们将重点介绍钻石在工业领域的主要应用。

02

1、光学级CVD单晶金刚石

03

光学级CVD单晶金刚石属于新型功能材料。金刚石具有高硬度(永不磨损的光学镜片)、长波红外光波段(室温环境下)的高透过率、室温下具有最高的热导率、极佳的化学稳定性、高抗热冲击性等多方面优异特性,在光学领域有着广泛的应用前景。光学级CVD单晶金刚石作为新型功能材料,可广泛应用于航空、军事、科研设备等方面,具体包括:CO2激光窗口(10.6 μm)、高功率微波窗口等,是高精尖的高附加值产品。

光学级CVD单晶金刚石技术参数

光学级CVD单晶金刚石从紫外(0.22 μm)到远红外,甚至微波波段,除在4-6 μm位置存在微小本征吸收峰外,不存在任何吸收峰;

光学级CVD单晶金刚石红外透过率约70%10.6 μm处);

光学级CVD单晶金刚石表面粗糙度Ra值<5 nm

光学级CVD单晶金刚石热导率>1900 Wm-1K-1

光学级CVD单晶金刚石拉曼光谱图中,仅在1332.5 cm-1处有特征峰(CVD单晶金刚石中C-C键呈sp3杂化,形成正四面体结构,并伴有特征1332 .5cm-1拉曼散射峰),无其它特征峰(如含有非金刚石碳,例如石墨中C结构,石墨中C-C键是sp2杂化,形成平面层状结构,拉曼散射峰位于1580.0 cm-1)。

目前主要产品规格10mm*0.5mm13mm*2mm25mm*定制厚度

2、机械级CVD单晶金刚石

4-5

基于超高硬度、耐磨、抗腐蚀等特点,金刚石是生产用于对高硬脆、难加工材料进行锯、切、磨、钻等的加工工具的核心耗材,被广泛应用于各种精密机械加工所使用的刀具、地质勘探领域所用的钻头表面等。大尺寸、高品质CVD单晶金刚石可进一步应用于医学组织切片、脑外科/心脏手术刀、光学镜头切削等高端拓展领域。

3、热沉级CVD单晶金刚石

06

基于金刚石的热膨胀系数较小,室温下具有最高的热导率,CVD单晶金刚石的热沉级应用主要有两种方式:一是大面积的集中散热,如TR组件、微波功率组件和高功率激光器组件等;二是对热发射单元的点散热,如氮化镓器件。

4、半导体级CVD单晶金刚石

目前,第四代半导体材料主要是以金刚石(C)、氧化镓(Ga2O3)、氮化铝(AlN)为代表的超宽禁带(UWBG)半导体材料,禁带宽度超过4.0 eV。相对于硅材料(第一代)、氮化镓(第代)、碳化硅(第三代)等,金刚石半导体材料的禁带宽度高,最大优势在于更高的载流子迁移率、更高的击穿电场、更大的热导率。金刚石具有室温下最高的热导率,可以满足未来大功率、强电场和抗辐射等方面的需求,是制作功率半导体器件的理想材料,在智能电网、轨道交通等领域有着广阔的应用前景。

07

随着CVD单晶金刚石在工业应用领域的逐步扩散放大,目前行业内急需能够解决大尺寸的激光解决方案。河南合赢激光科技有限公司,在终端用户的强有力支持下,目前已开始小批量进行激光切割大尺寸CVD单晶金刚石的应用,欢迎行业内探讨。

“世界超硬看中国,中国超硬看河南”!

目前,河南合赢激光科技有限公司,已经在超硬材料行业成功量产的设备主要有:CVD人工培育钻石激光切割机、CVD人工培育钻石4P激光切割机、PCD激光3D雕刻机、PCD激光减薄研磨机、PCD激光切割机、PCD缺陷激光标识系统、CVD钻石同轴视觉激光打标系统、CVD内腔激光清洗系统等相关激光设备,如行业内有此需求,也可咨询。
