激光加工刀具断屑槽（PCD/PCBN）：精密制造的核心工艺与技术指标解析

断屑槽作为硬质合金、PCD、PCBN 数控刀具的关键核心结构，主要布置于刀具前刀面，直接控制切削过程中切屑的卷曲、变形、断裂与顺畅排出。合理的断屑槽结构可有效杜绝切屑缠绕工件、划伤已加工表面、烧刀崩刃等问题，大幅提升切削稳定性与刀具使用寿命。

传统磨削、电火花刻槽等加工方式，存在应力大、轮廓单一、精度差、易产生微裂纹等缺陷，无法满足复杂异形断屑槽的生产需求。而激光精密加工凭借非接触式去除、微米级精度、热影响小、柔性化强等优势，现已成为数控刀片、合金刀具断屑槽加工的主流工艺。

本文结合实际激光加工断屑槽实物，系统阐述激光加工原理、加工流程，并明确刀具断屑槽各项关键技术指标要求。

一、激光加工刀具断屑槽工艺原理与加工优势

1. 加工原理

利用高能量密度脉冲激光束，经光路聚焦后作用于刀具前刀面指定区域，通过瞬间高温使刀具材料发生汽化、熔融与等离子体剥离，配合同轴吹气系统吹除熔渣与粉尘，按照预设轨迹分层刻蚀、去除材料，精准成型各类异形断屑槽结构。激光加工全程无机械接触、无切削力，特别适合硬质合金、超硬刀具脆性材料加工。

2. 核心加工优势

（1）无机械应力损伤：非接触加工，杜绝刀片崩口、微裂纹、挤压变形，保留刀具基体强度；

（2）加工精度极高：激光光斑精细，槽型尺寸、位置、轮廓精度可达微米级，批量一致性好；

（3）复杂槽型随心加工：可加工圆弧槽、星形槽、阶梯槽、异形复合型断屑槽，适配不同材质切削；

（4）加工质量优异：热影响区域小，槽壁光滑无毛刺、无重铸层，减少积屑瘤产生；

（5）生产柔性强：无需定制模具与电极，改图即可换槽型，适配多品种、小批量量产。

二福-2

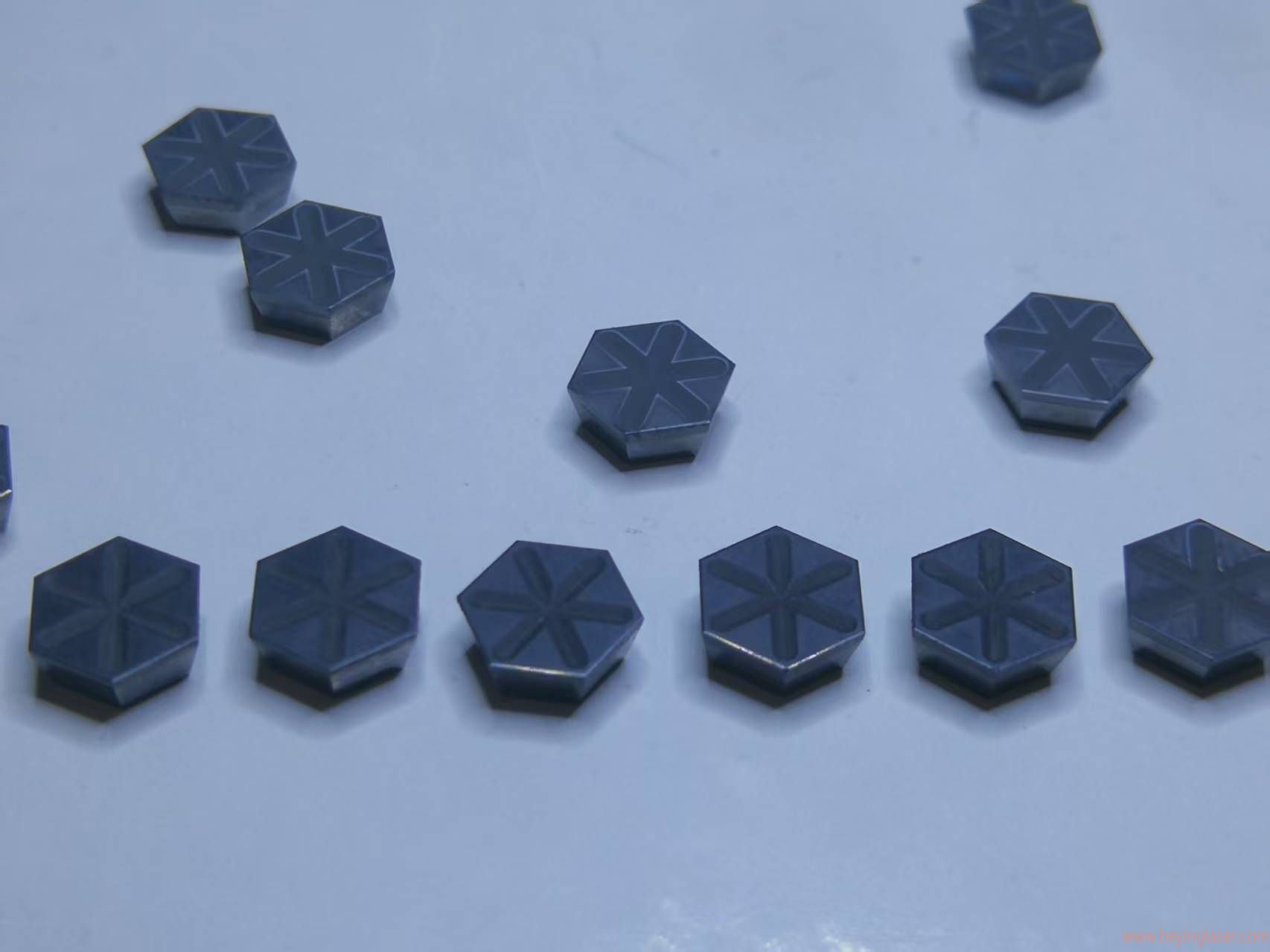

图 1 激光加工成型合金刀片星形断屑槽实物图说明：为量产成品刀具断屑槽，槽型轮廓清晰、圆角过渡均匀，多刃槽型一致性高，是激光加工典型成品展示。

二、刀具断屑槽激光完整加工流程

1、工件前期处理，合金刀片进行除油、除尘、清洁处理，保证刀具表面激光吸收率均匀，避免出现烧蚀不均、槽位发黑等缺陷。

2、程序建模与参数设定，根据刀具材料（硬质合金 / PCD/PCBN），以及刀具断屑槽图纸，导入 CAD 槽型轮廓，匹配刀具材质设定激光功率、脉冲频率、扫描速度、分层层数、吹气压力等核心工艺参数。

例如皮秒激光加工 PCD 断屑槽时，单脉冲能量密度、扫描重叠率需精确匹配，避免材料石墨化。

20260416零一精密断屑定位槽

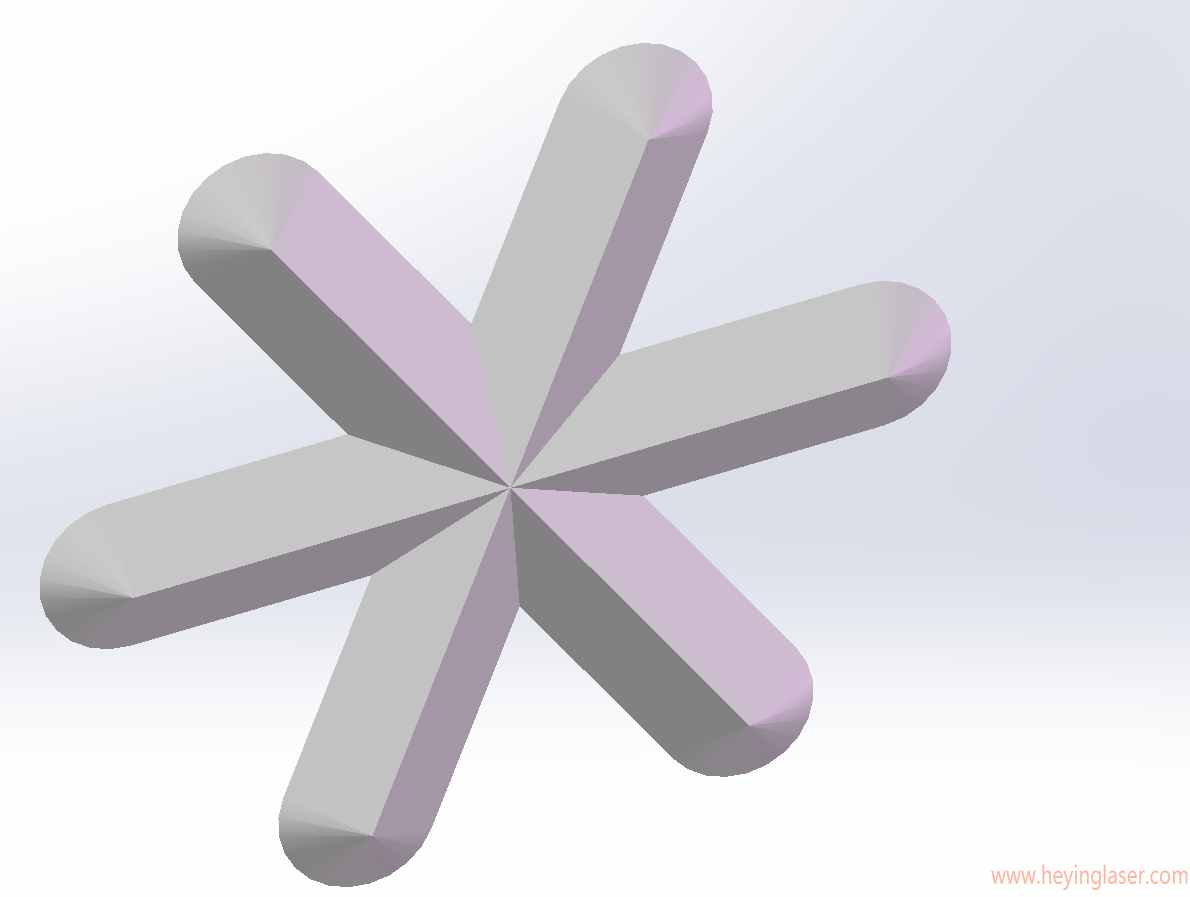

图 2 刀具断屑槽设计轮廓示意图说明：断屑槽加工原始设计图纸，包含槽深、槽宽、圆角、倾角等关键参数，为激光路径编程唯一依据。

3、高精度定位装夹，采用精密工装 + 视觉定位系统，自动识别刀刃基准，锁定断屑槽与刃口距离，保证槽位位置精度。

4、激光分层扫描刻蚀，激光按照规划路径分层逐层去除材料，多层慢速加工降低热堆积，搭配高压吹气实时排渣，防止熔渣粘连槽壁。

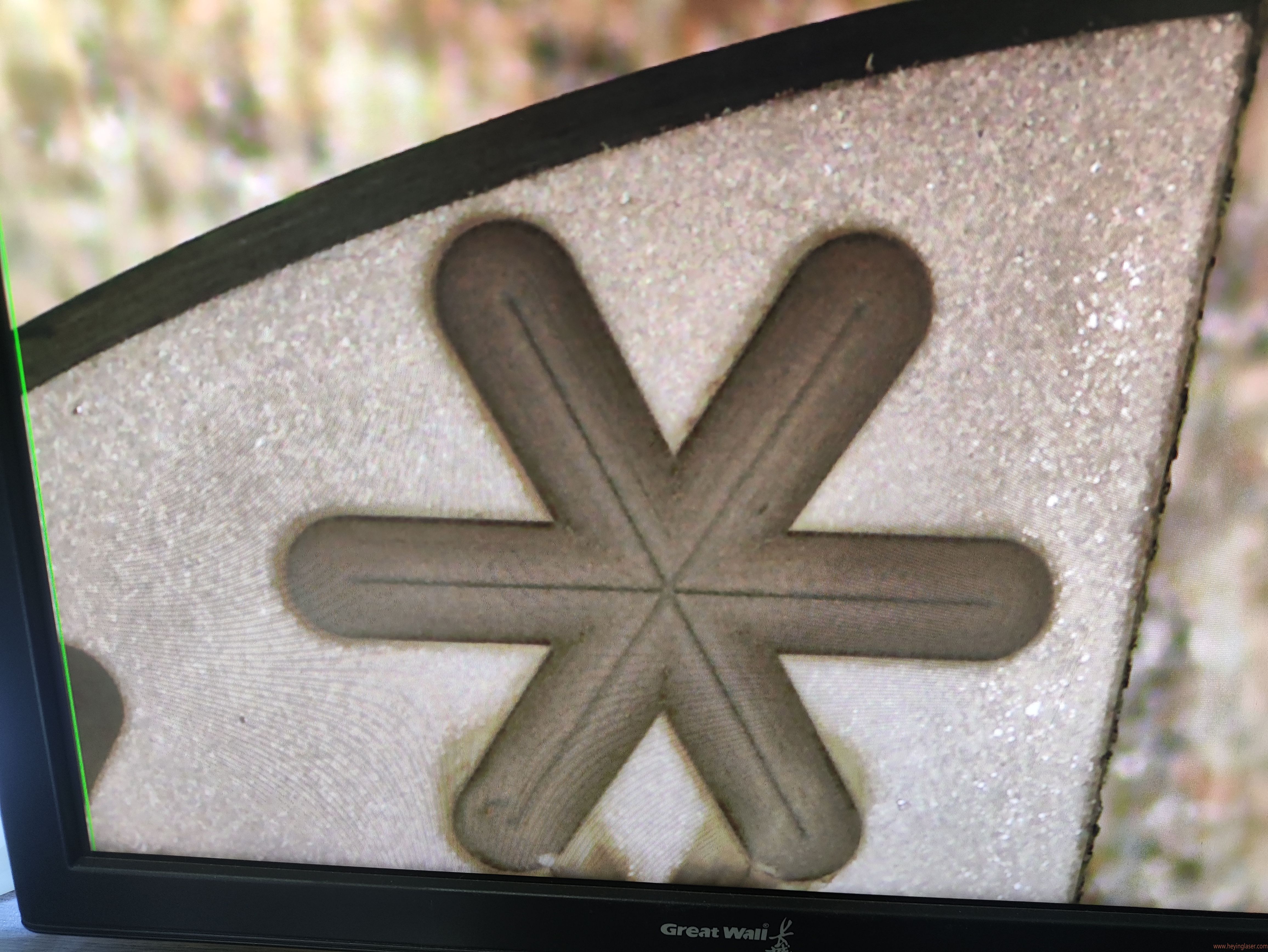

图 4 微镜下断屑槽微观检测图说明：微观视角检测槽壁粗糙度、圆角过渡、刃口完整性，是把控断屑槽加工质量的关键检测手段。

三、刀具断屑槽关键技术指标要求

1. 几何尺寸精度要求

（1）槽宽尺寸公差：整体槽宽误差≤±0.02mm，刃口处槽边宽窄一致；

（2）槽深尺寸公差：最大槽深误差≤±0.01mm，深浅均匀，无局部过切、浅切；

（3）槽型轮廓度：实际加工槽型与理论图纸轮廓偏差≤0.01mm，曲线顺滑无拐点、无台阶；

（4）槽位位置度：断屑槽距离切削刃边线位置误差≤±0.02mm，同一刀片多槽对称一致；

（5）断屑槽倾角 / 反屑角：角度公差≤±1°，角度决定切屑流向，需严格匹配加工材料。

指标名称	定义与作用	通用要求（以硬质合金车刀为例）
槽宽（B）	断屑槽沿切削刃方向的宽度，决定切屑卷曲的初始空间	误差≤±0.02mm；根据进给量适配，粗加工取大值，精加工取小值
槽深（h）	断屑槽的最大深度，影响切屑卷曲变形程度	误差≤±0.01mm；粗加工槽深 h=0.5~1.3mm，精加工 h=0.2~0.5mm
槽型轮廓度	断屑槽的截面形状与设计轮廓的偏差，影响切屑导向效果	偏差≤0.01mm；圆角过渡区域需光滑，无尖角突变
断屑槽位置度	槽型与切削刃的相对位置偏差，影响切屑起始卷曲点的一致性	偏差≤±0.02mm；棱带宽度（刃口与槽边的距离）误差≤0.01mm
反屑角 / 倾角	断屑槽侧壁的倾斜角度，决定切屑流出方向与断裂位置	角度误差≤±1°；根据加工材料调整，如切削不锈钢时反屑角取 5°~15°

2. 表面质量技术要求

（1）槽壁表面粗糙度：Ra≤0.4μm，内壁光滑，降低切屑摩擦阻力；

（2）热影响区控制：硬质合金 / 超硬刀具热影响层厚度≤10μm，无表层碳化、发黑、裂纹；

（3）刃口质量：断屑槽边缘无崩刃、无毛刺、无锯齿状缺陷，刃口完整完好；

（4）无残留杂质：槽内无熔渣、粉尘、附着物，清洁度满足刀具涂层前置要求。

3. 使用性能指标要求

（1）断屑性能：匹配钢件、不锈钢、铝件、铸铁等常用材料，切屑卷曲规则，断屑均匀，无长条缠屑；

（2）排屑性能：槽内无死角结构，排屑顺畅，高速切削下无堵屑、积屑问题；

（3）结构强度：断屑槽加工后不削弱刀尖与刃口强度，粗加工冲击工况下无崩刀、断裂现象；

（4）批次稳定性：同型号刀具断屑槽参数统一，切削表现一致，批量刀具互换性强。

四、激光断屑槽工艺应用与质量控制

针对不同刀具材质需差异化调参：硬质合金刀具采用纳秒激光通用工艺；PCD、PCBN 超硬刀具需采用冷加工激光（皮秒或者飞秒），防止材料石墨化、热损伤。同时结合加工工况定制槽型：塑性材料选用宽浅圆弧槽，脆性材料选用窄深加强型断屑槽。依托激光设备自动化定位、程序化加工优势，可实现刀具断屑槽标准化、规模化生产，大幅提升刀具综合切削性能。

五、结语

刀具断屑槽是决定数控刀具切削能力的核心结构，激光加工技术完美解决了传统工艺的各类短板，可高精度、高效率完成各类复杂断屑槽成型。严格遵循断屑槽几何精度、表面质量、使用性能三大技术指标，配合成熟的激光加工工艺，能够稳定产出高品质合金刀具，满足机械加工高效率、高稳定性、高精度的生产需求。

写在最后：PCD刀具用超快激光器（皮秒即可，飞秒更好），PCBN刀具用纳秒激光器即可完成。

随着激光技术的不断发展，皮秒、飞秒激光在超硬刀具断屑槽加工中的应用，将进一步推动刀具性能的提升，为高效精密切削提供更可靠的工艺支撑。
